作为一个环保行业的从业者，都要跟各种设备打交道，其中水泵、风机是最常见的水处理设备。常见但不一定对水泵、风机的相关知识很了解。

之前跟各位同行分享了《水泵选型之一（水泵基础知识介绍）》，主要介绍了水泵相关的一些基础知识，还没看过的同行可以点击《水泵选型之一（水泵基础知识介绍）》查看。

今天再跟大家分享《水泵选型之二（水泵种类介绍）》，文中将会介绍环保水处理行业常见的水泵类型。

公众号网盘中有大量资料（环境工程各类书籍、环保工程师考试资料、给排水考试资料、一级建造师资料），需要的可以在后台回复“资料”免费下载。

1、水泵的总体分类

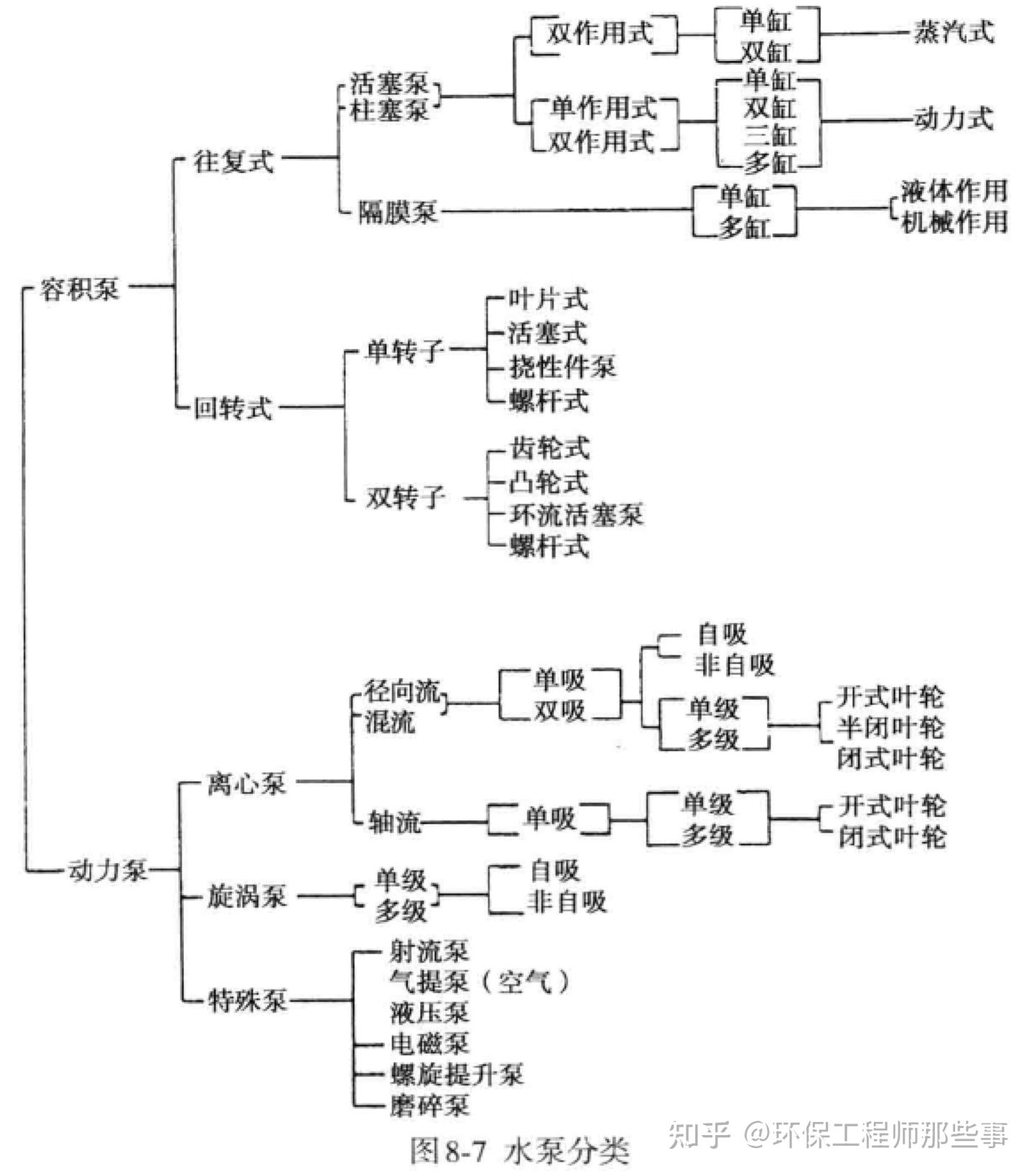

水泵应用于各种场合，按照能量的传递方式，水泵可分为动力泵和两种。具体如下图所示：

2、污水处理行业常见水泵

污水处理行业中大部分常见的水泵都属于离心泵，例如、轴流泵、管道泵等。另外常见的水泵还有隔膜泵、等。下面给大家简单介绍一下这些常见的水泵类型。

2.1 潜污泵

潜污泵意味着这个水泵是长期浸泡在水下，依靠废水对电机外壳进行冷却降温，因此必须要保证运行过程中一直浸泡在水下，并且废水的腐蚀性不能太强（否则水泵极易发生腐蚀）。

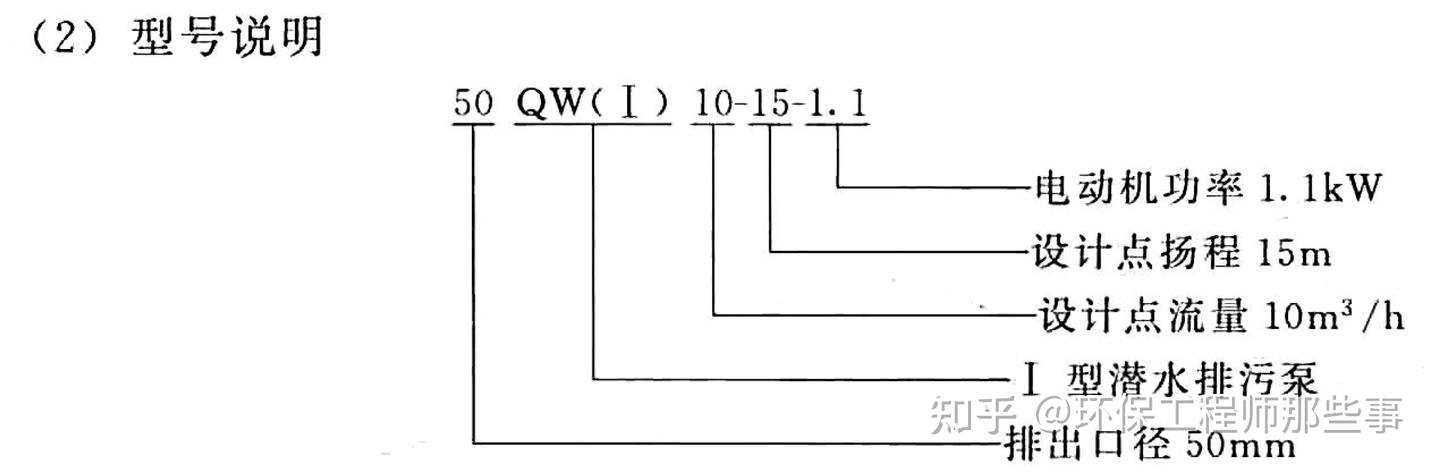

潜污泵（常见有WQ/QW型）是进水提升泵站最常见的一种水泵，适用于污水处理的各种场合。WQ/QW型潜污泵的型号如下：

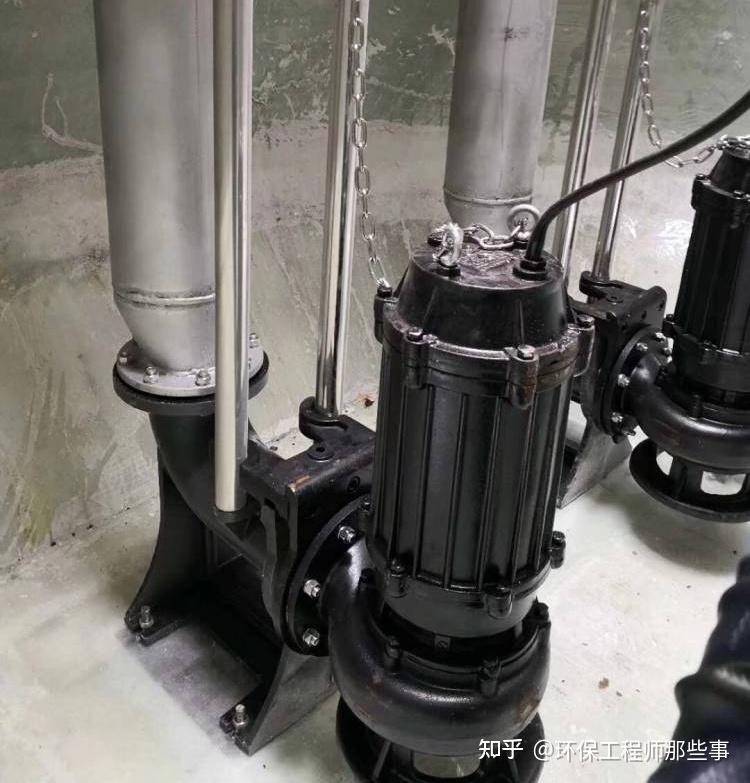

安装方式：①一般采用耦合装置进行自耦安装，水泵检修和安装都由2根导杆滑入，检修方便。②潜污泵也是日常工作中作为临时泵最简单的一种水泵，出口连接一根消防水带（软管）即可把污水抽干。以上两种安装方式如下图所示：

2.2 轴流泵

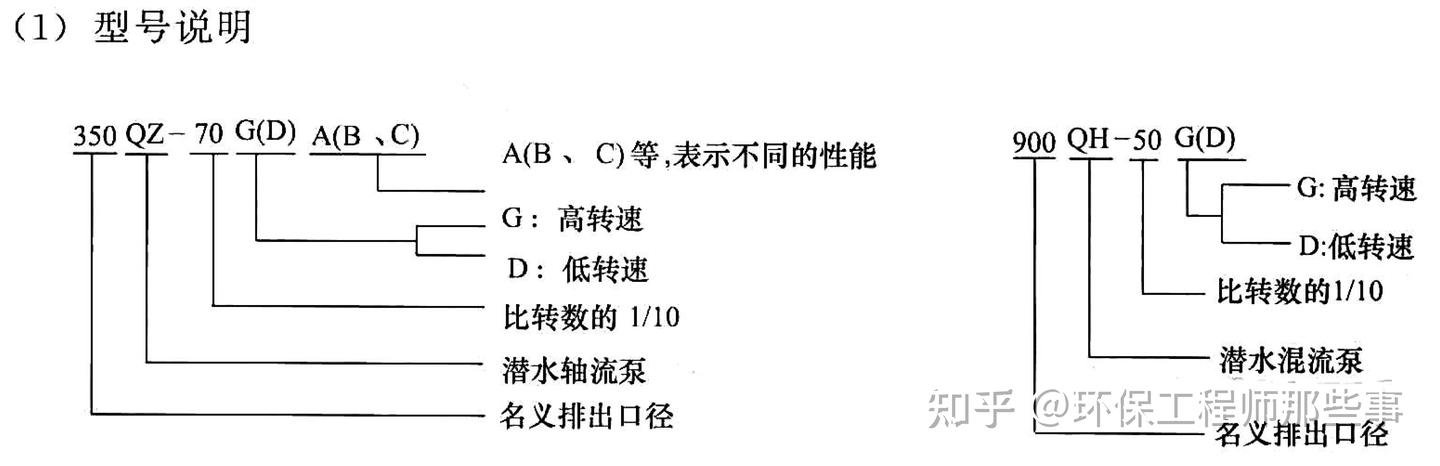

轴流泵是一类高流量、低扬程的水泵，广泛应用于排涝、农业灌溉、城市给水和调水工程等。轴流泵的一般型号说明如下图所示：

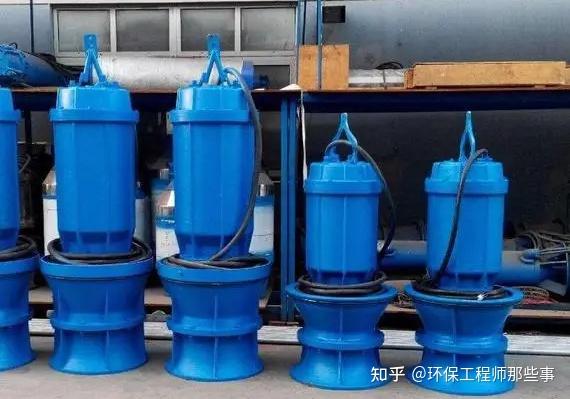

①潜水型轴流泵。潜水轴流泵是指电机浸泡在水中，并且轴流泵安装在一根管道内部，通过轴流泵把水从管道底部抽到高处。具体图纸和水泵外观图如下：

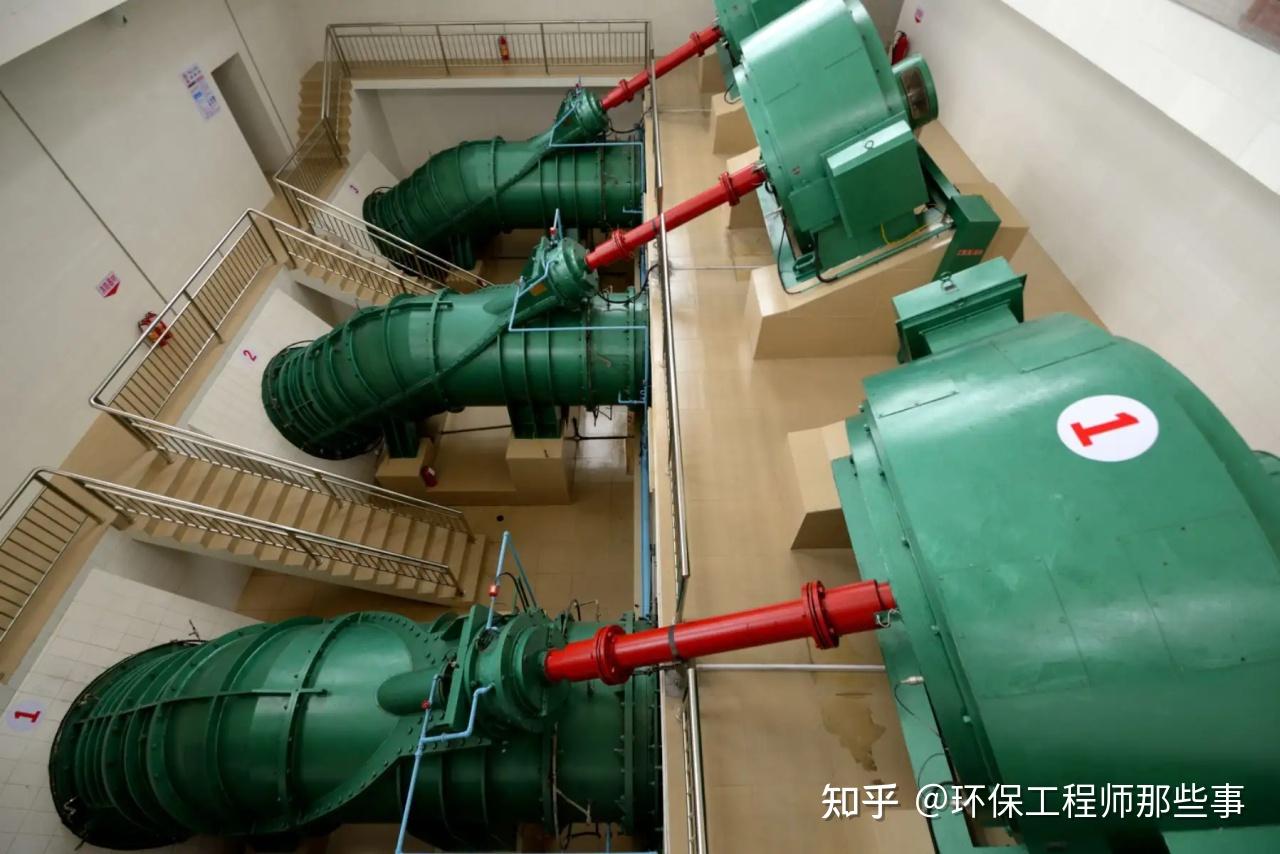

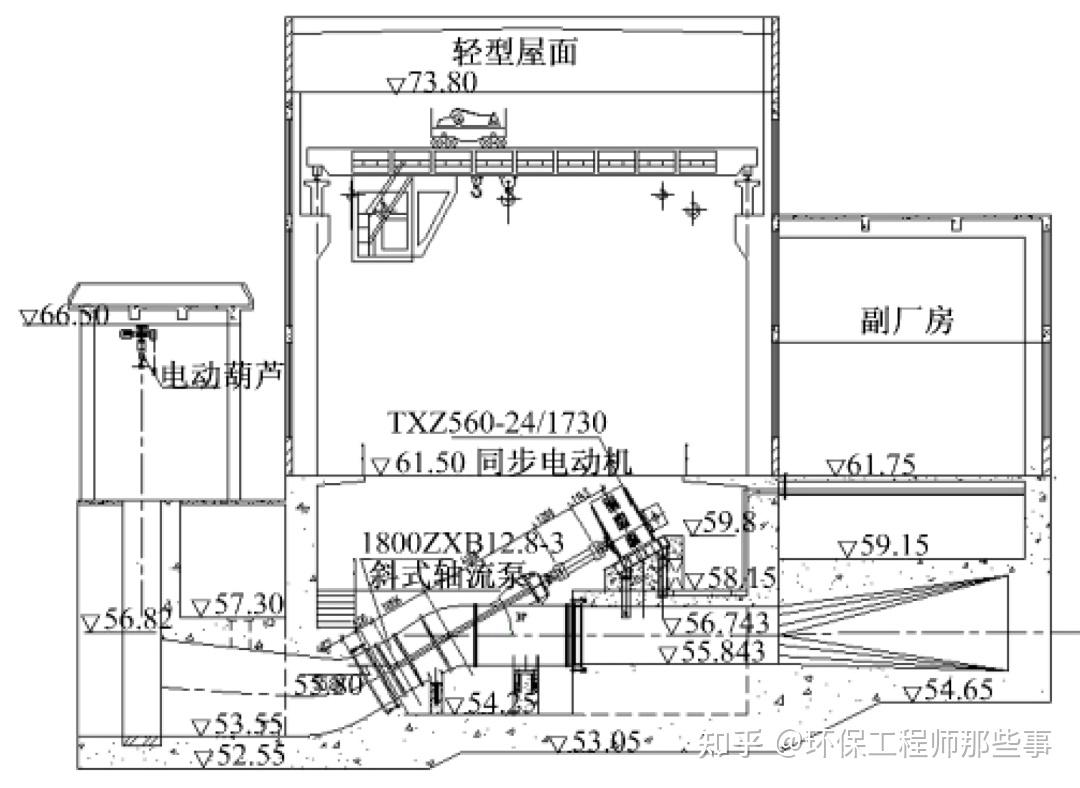

②干式轴流泵。干式轴流泵是指电机是安装在高处，不浸泡在水中，电机和叶轮有一根长长的轴连接，通过轴带动叶轮的转动。水流方式和潜水型轴流泵是一样的。具体图纸和水泵外观（斜式安装，非图纸立式安装）图如下：

2.3 立式离心泵

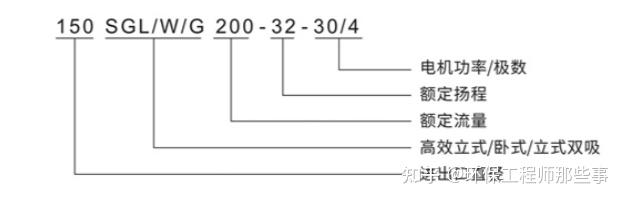

立式离心泵也称为管道泵，属于干式泵，水泵进出口在同一直线上，且进出口口径相同。这类水泵有多级和单级之分，主要用于管道增压（工况对扬程要求高时可选用立式离心泵）。这类离心泵适用于工业、城市给水、高层建筑供水;消防管道增压;冷暖空调冷热水循环；远距离输水；生产工艺循环增压输送并适用于给水排水设备、锅炉等设备的配套使用。型号参考如下：

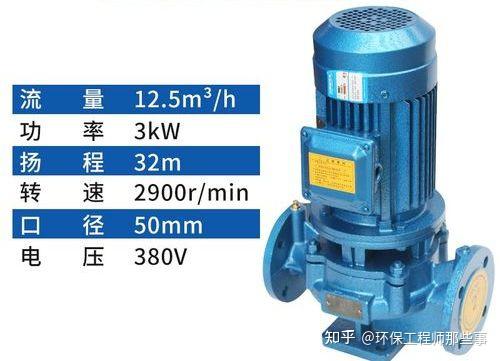

立式离心泵安装方式比较简单，直接在设备基础上固定好水泵，把进出水管道连接好即可。但这类水泵没有自吸能力，如果进水口前端液位比水泵低，则需要增加引水罐。所以这类水泵一般安装在水池水面以下的侧壁外地面上。安装方式和水泵图片如下：

2.4 卧式离心泵

卧式离心泵与管道泵类似，属于干式泵，水泵进出口不在一个标高。由于卧式离心泵的叶轮直接安装在电机轴上，适合提供较高流量和较低扬程，因此常用于输送大量流量的场合。型号参考如下：

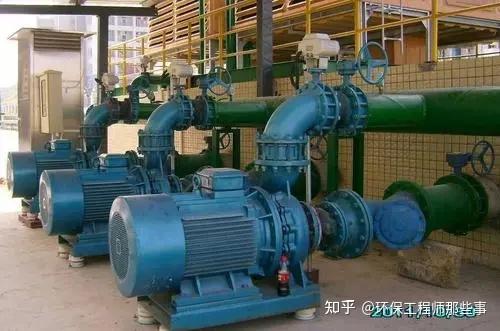

相比立式离心泵，卧式离心泵的占地面积较大一些，但在日常维修、更换配件更为方便（立式离心泵维修时要把整个泵体拆卸，更换零件较麻烦）。安装方式和水泵图片如下：

2.5 FSB 型氟塑料自吸式离心泵

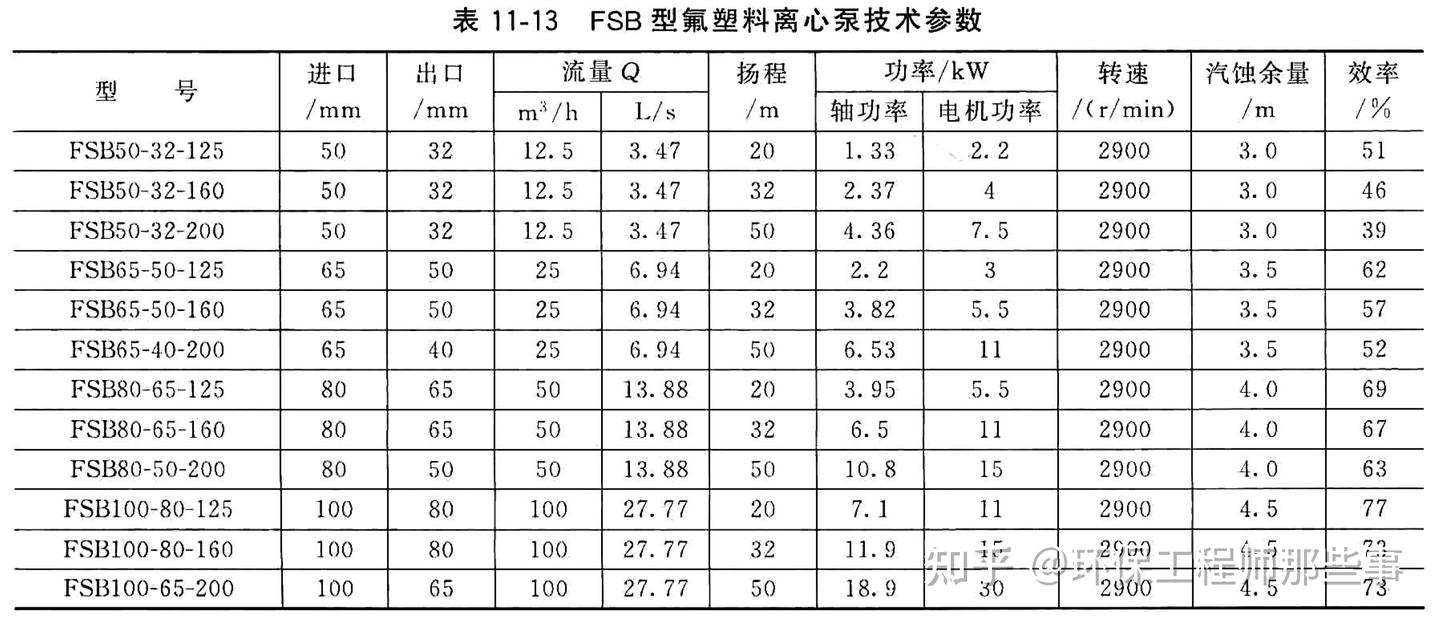

FSB 型氟塑料自吸式离心泵也属于卧式离心泵，其具有较好的抗腐蚀能力，并且具有一定自吸能力，所以也广泛应用于化工、石油、制药、印染、冶炼、造纸、食品等行业最理想的防腐蚀输送设备。设备型号参考如下：

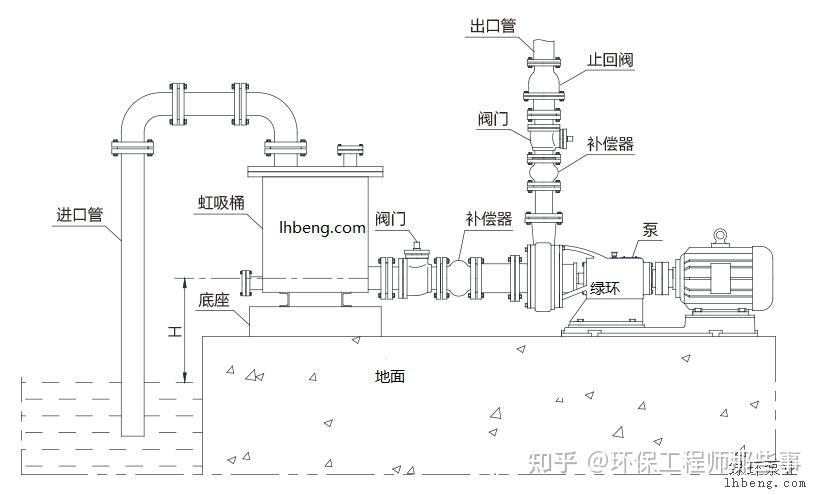

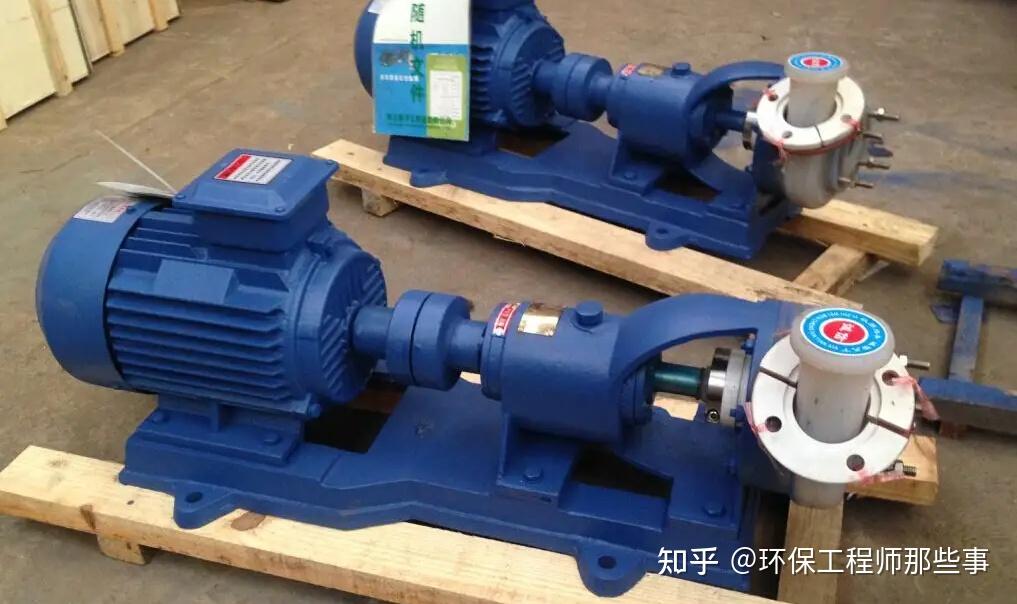

FSB 型氟塑料自吸式离心泵不能输送有颗粒的污水，否则很容易堵塞。另外，虽然水泵有一定的自吸能力，但吸程不够时会抽不上水，建议配置引水罐使用（或将进水口安装在液面标高以下）。安装方式和水泵图片如下：

2.6 计量泵

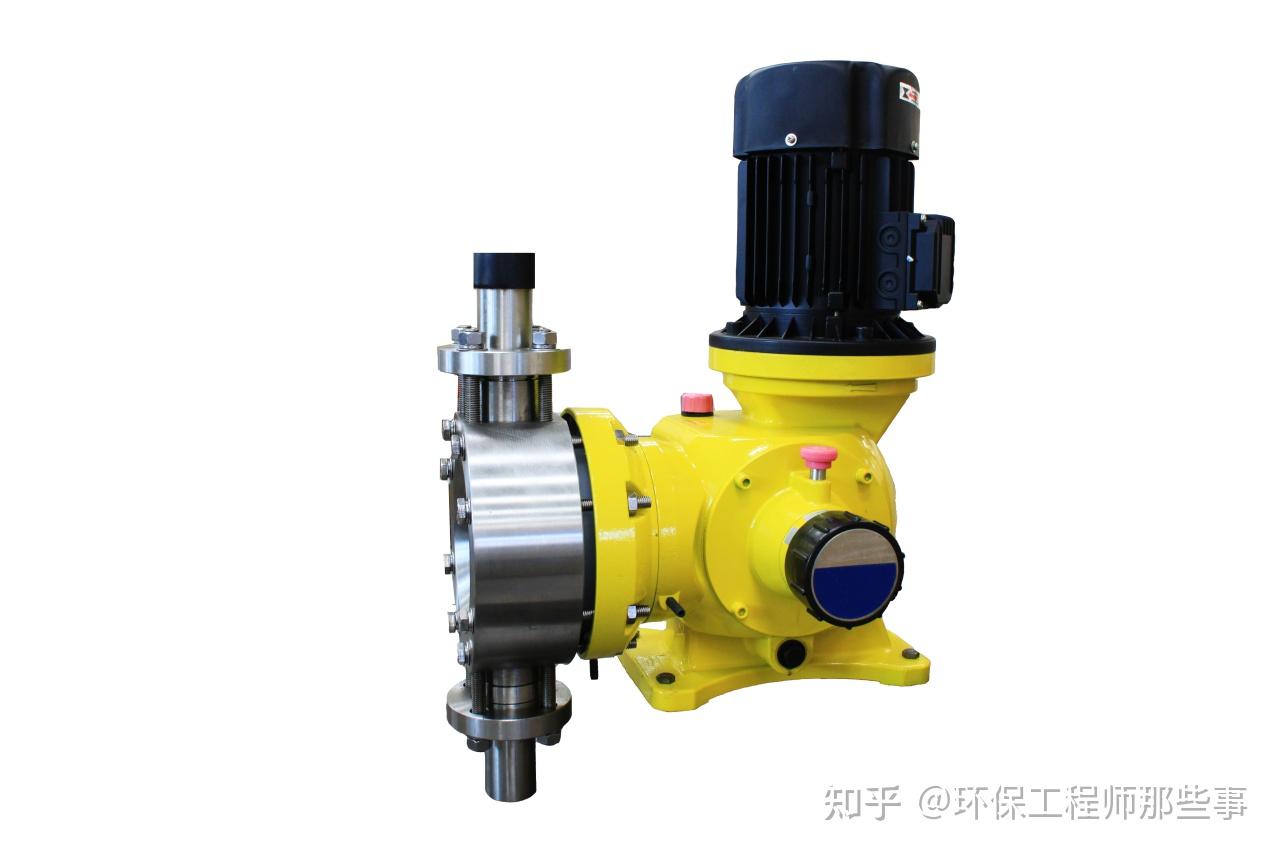

计量泵中常见的为。机械隔膜计量泵广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药水厂、环保等工业和科技部门,用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体,其流量可以开机(或定机)时从0~100%范围内无级调节(根据计量泵的特性,最少行程一般不小于总行程的10%)。安装方式和水泵图片如下：

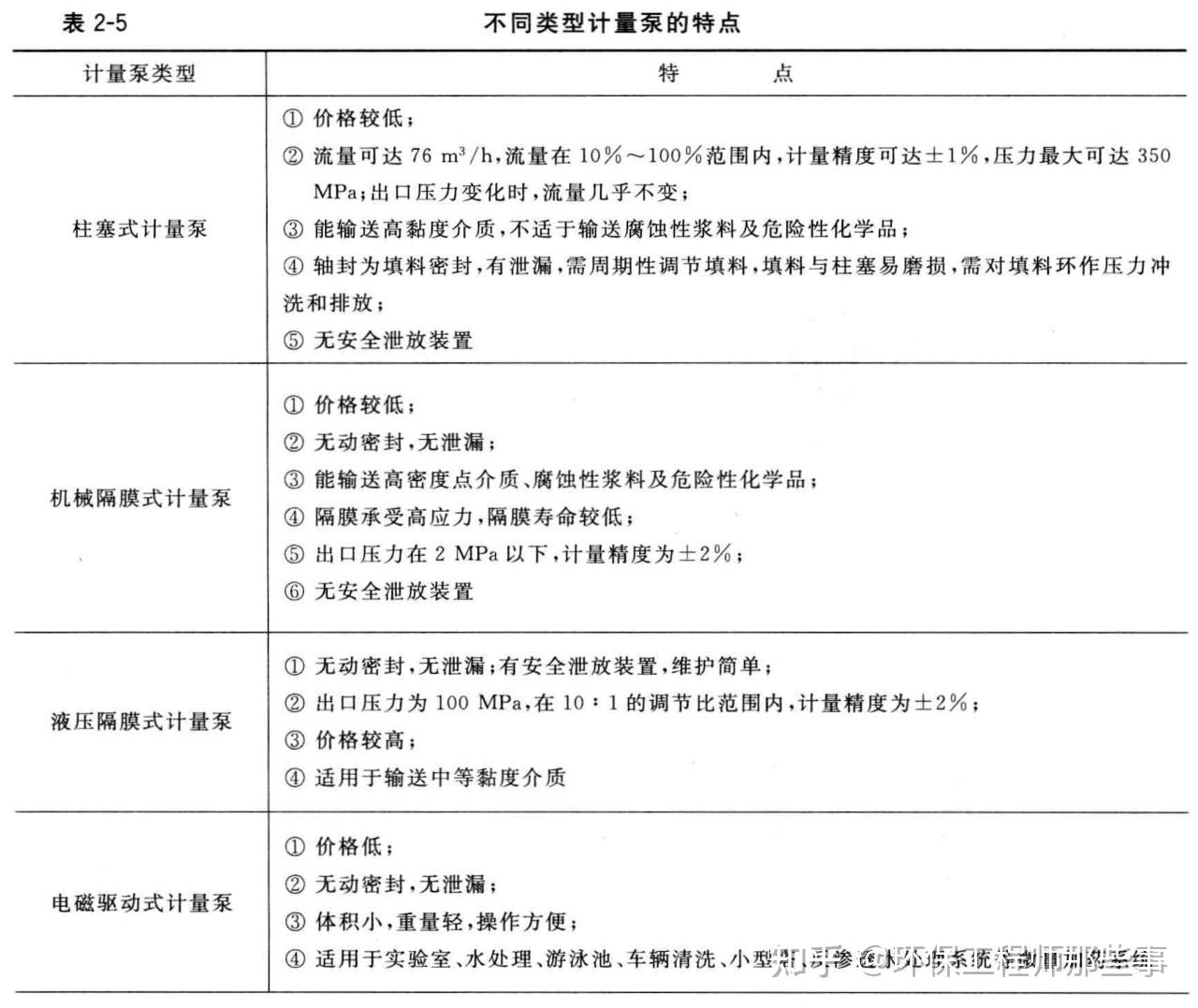

不同计量泵的特点如下：

2.7 螺杆泵

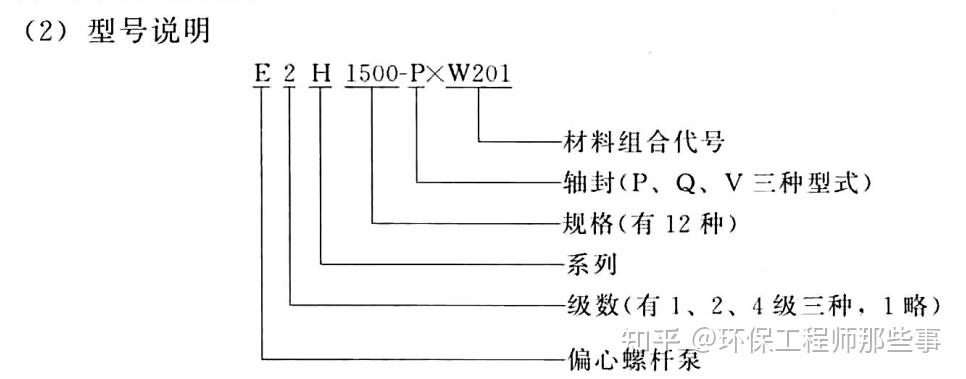

螺杆泵是一种容积式泵，是利用螺杆的旋转来吸排液体的泵，适用于各种不同特性的介质，包括粘度较高的液体、含有固体颗粒的液体、腐蚀性较强的液体等。因此，它在污水处理、污泥脱水等领域得到了广泛的应用。设备型号参考如下：

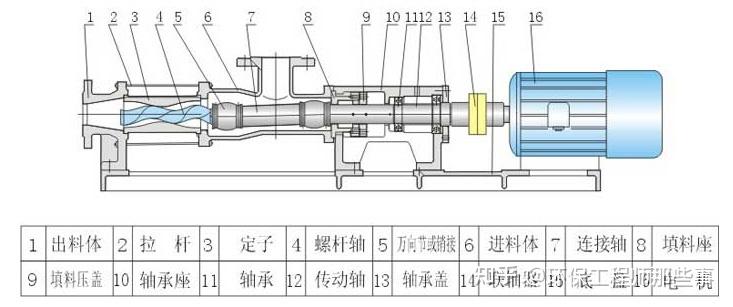

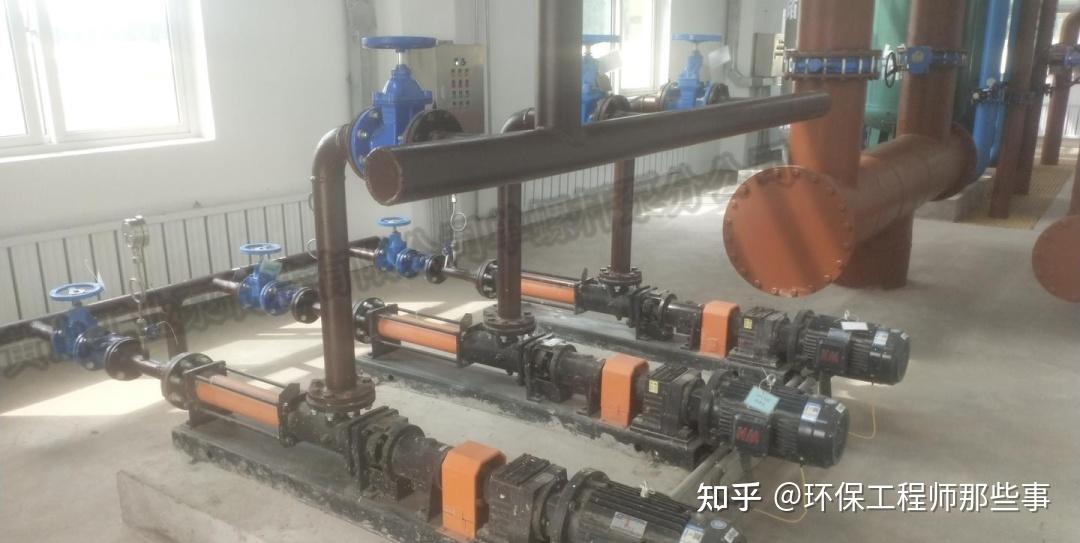

螺杆泵的输送效率比较高，其理论输送效率可以达到98%。并且泵的维护保养比较方便，由于其结构简单，零部件较少，因此日常保养和维修工作相对较少。当泵出现故障时，可以快速进行拆卸和维修，方便快捷。螺杆泵内部结构及安装后照片如下：

3、最后的话

其实对于污水处理行业来说，对于水泵选型的要求不算太高，因为很多情况下，几种类型的水泵都可以适用，只不过可能能耗不一样。

下面是几种应用场景对应的水泵情况，供大家参考：

（1）污水厂进水泵站和一体化泵站使用的水泵一般为耦合式潜污泵；

（2）污泥回流和内回流，有条件时考虑轴流泵，大流量低扬程，可以节约能耗；

（3）污泥脱水机的进泥泵，宜选用螺杆泵或者气动隔膜泵；

（4）对于化工的高浓度废水，建议选用FSB 型氟塑料自吸式离心泵或其他衬四氟的水泵；

（5）大水量引水工程，建议选用轴流泵。
